案例分析：相距和校正

画线过程中经常会遇到识别效果很好，但画出来很歪。

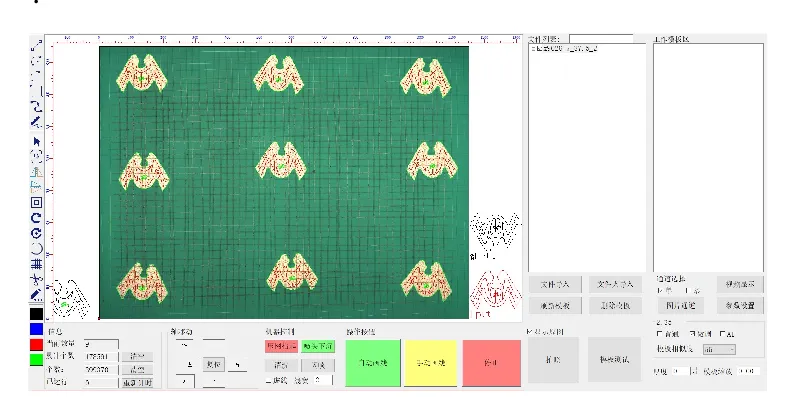

这是识别效果，可以看到识别效果是非常好的但是画出来却是这样的：

画出来往左偏了差不多3个毫米，这样的效果肯定是不行的。

那这个时候就可以用到相距功能了：

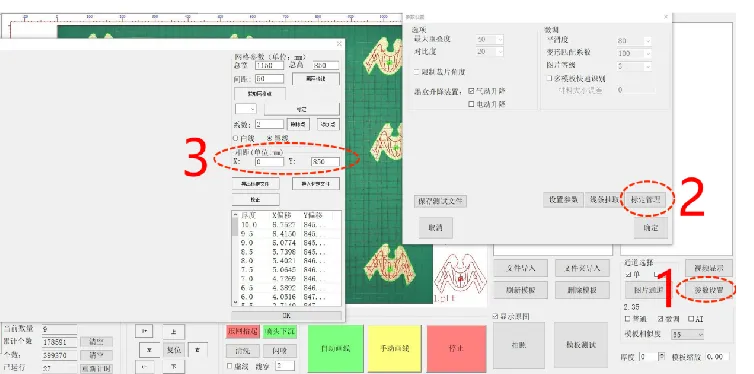

主页面打开：

1.找到参数设置然后打开

2.找到标定管理

3.相距功能注：（相距功能调整的是整个幅面）。

X代表左右调整（数字调小就是往左偏移可以调负数，数字越大就是往右偏移，负数需要在数字前加个减号-正数直接输入数字就好）。

Y代表上下调整（数字调小就是往左偏移可以调负数，数字越大就是往右偏移，负数需要在数字前加个减号-正数直接输入数字就好）。

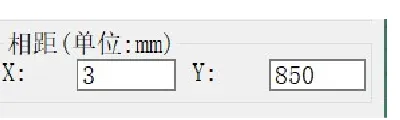

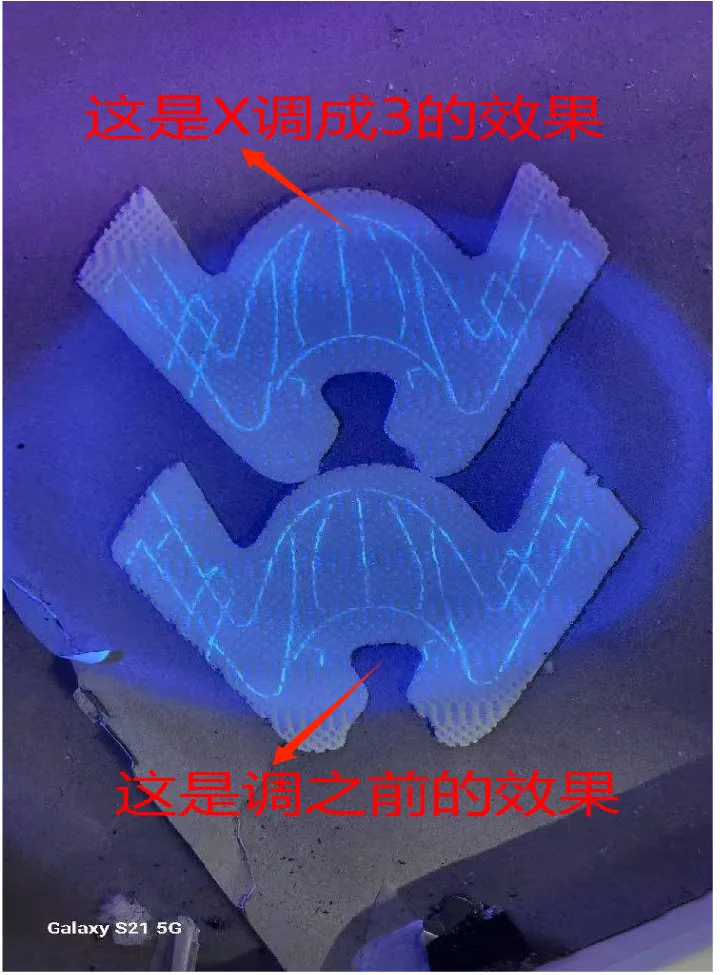

以上这个材料就属于是整个幅面偏移的，一板材料画出来全部往左偏3个毫米所以我们就可以把X调成3。

校正还有一种情况就是整板材料只有某个区域画出来歪，其他大多数区域都是准的，那这种时候就需要用到校正功能了。

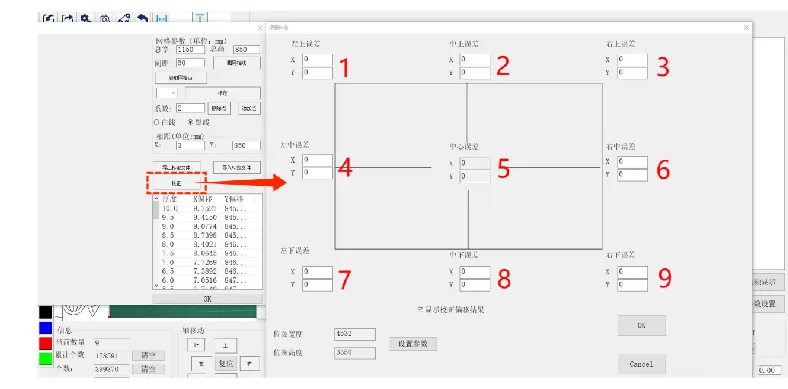

标定管理页面打开校正功能，如上图所示分别有9个区域，9个区域都有XY两个方向可调（调整的方法跟相距的方法一样）。
